Чип драйвера (LED Driver) отвечает за:
-
преобразование цифрового сигнала изображения в управление яркостью каждого светодиода;
-
подачу точного тока на светодиоды (важно для равномерности свечения);
-
ШИМ-регулирование (PWM) для достижения высокой глубины цвета и плавной градации яркости;
-
часто также обеспечивает защиту от перегрева и контроль питания.
Чип декодирования (Decoder) отвечает за:
-
прием последовательного потока данных (обычно по протоколу типа SPI или собственному) от контроллера;
-
демультиплексирование сигналов — выбор нужной строки (или группы строк) матрицы в каждый момент времени (сканирование);
-
преобразование логических уровней для подачи на ключи строк (часто используются микросхемы типа 74HC138, 74HC154, или специализированные декодеры для LED-экранов);
-
синхронизацию работы драйверов столбцов со строками, чтобы формировать целостное изображение без мерцания.
Таким образом, декодер разбирает адресные сигналы и активирует нужную линию строки, а драйвер задает яркость пикселей в этой строке. Вместе они обеспечивают динамическую развертку изображения на LED-матрице. Универсальный датчик температуры может использоваться для адаптации яркости или для защиты при перегреве.

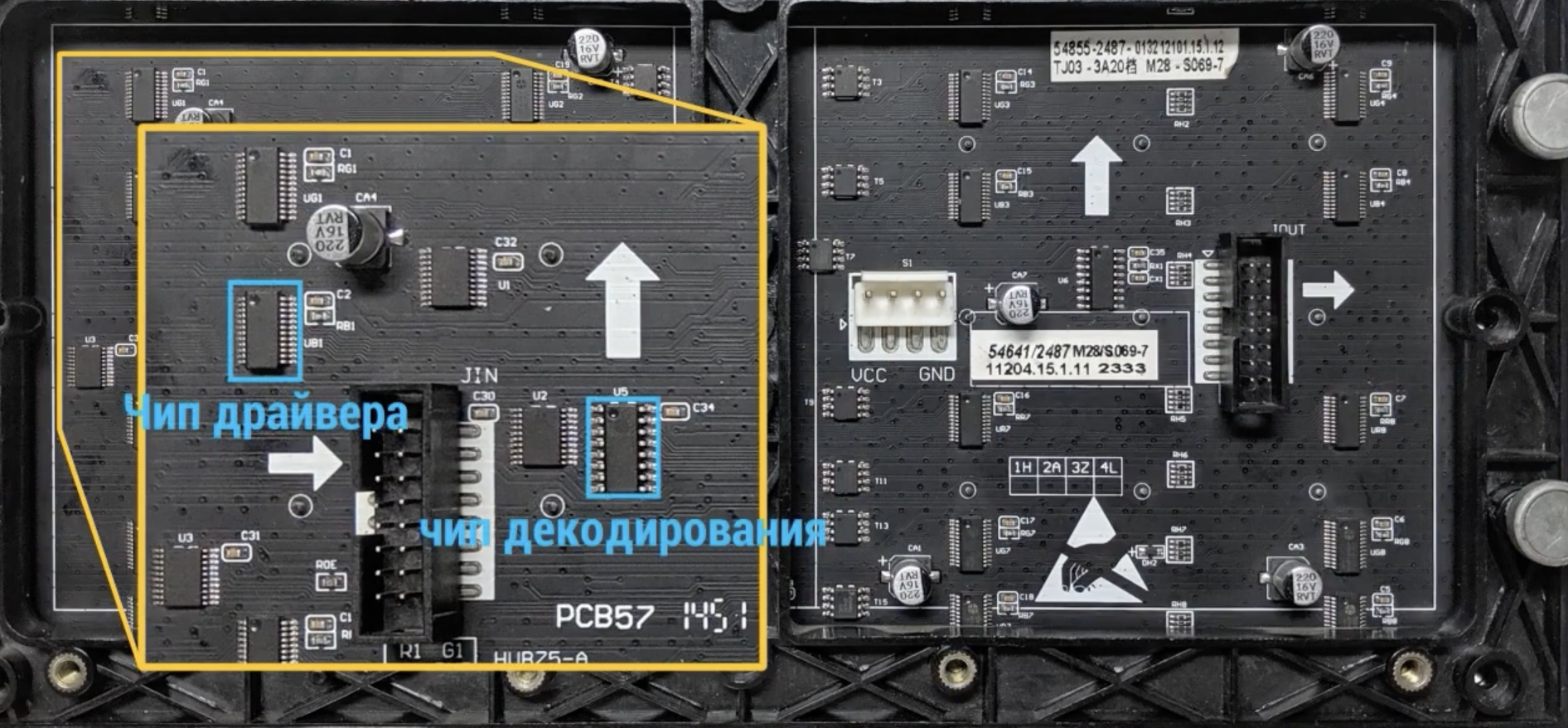

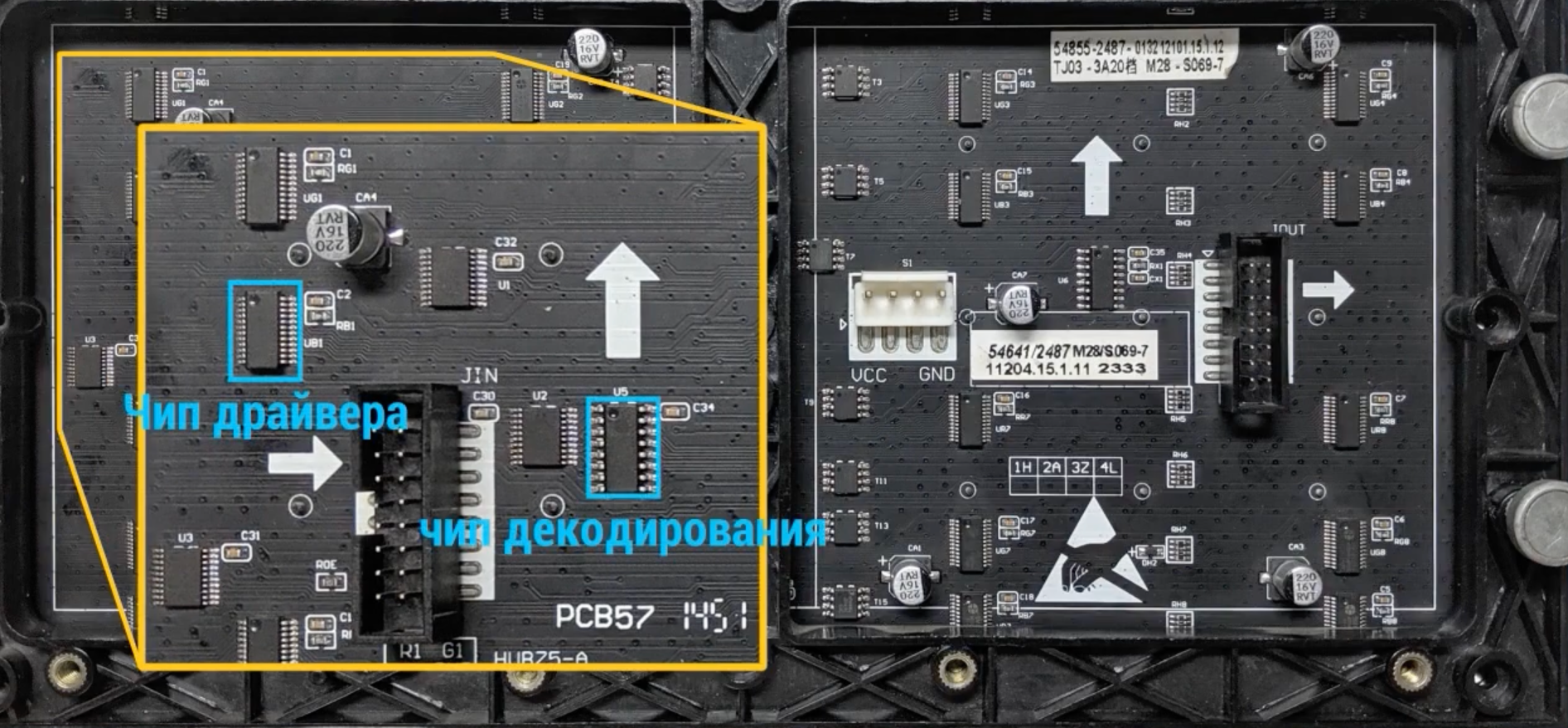

¶ Фото платы (расположение чипов)
¶ Чип Драйвера и Декодера
